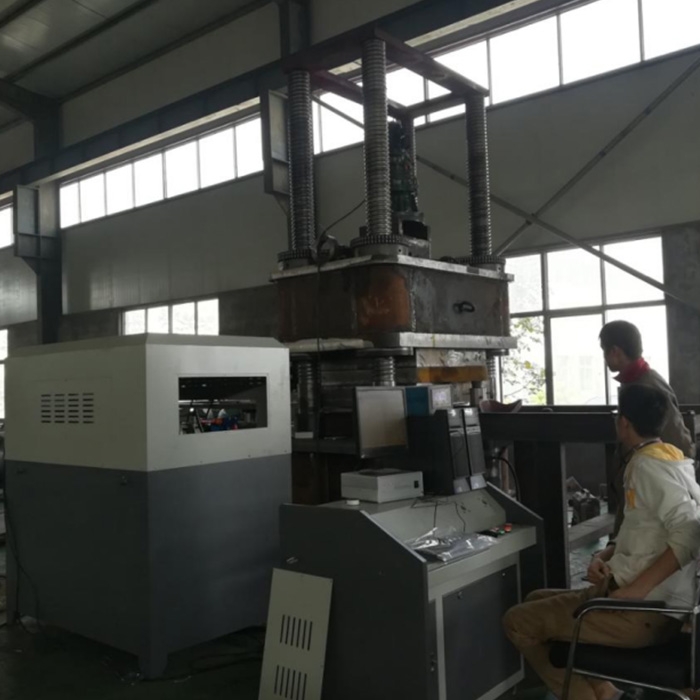

一、产品适用范围
该产品主要用于公路、铁路、桥梁、建筑隔振橡胶支座、板式橡胶支座、盆式支座、球型支座产品的力学性能、阻尼性能、橡胶支座大变形试验和检测。可进行竖向承载力试验、摩擦系数试验、转动力矩试验、抗压弹性模量试验、抗剪弹性模量试验、极限抗压强度试验、摩擦系数试验以及橡胶支座的额载试验下轴向压缩变形和径向变形的检测及抗压弹性模量试验、抗剪弹性模量试验、抗剪粘接性能、抗剪老化、摩擦系数、极限抗压强度试验。
该产品采用微机控制协调多级液压加载、连续加荷平稳、多级试验力保持、自动采集并储存数据、绘制曲线，自动打印试验报告，计算机适时控制试验进程、显示试验力及试验曲线、操作简单可靠，便于操作。并采用高精度力传感器测力、高精度位移传感器测位移、高性能伺服阀元件，使整机性能稳定可靠。
二、 产品执行标准：
GB/T 2611-2007《试验机通用技术要求》
GB/T 16826-2008《电液伺服万能试验机》
TB/T 1893-2006《铁路桥梁板式橡胶支座》
TB/T 2331-2013 《铁路桥梁盆式支座》
TB/T 3320-2013 《铁路桥梁球型支座》
TB/T 2331-2004《公路桥梁盆式橡胶支座》
JT/T 4-2004《公路桥梁板式橡胶支座》
JT/T 391-2009《公路桥梁盆式橡胶支座》
GB/T 17955-2009《球型支座技术条件》
GB/T20688.1-2007《隔震橡胶支座试验方法》
GB/T20688.2-2006《桥梁隔震橡胶支座》
GB/T20688.3-2006《建筑隔震橡胶支座》
GB/T 20688.4-2007《橡胶支座第四部分：普通橡胶支座》
JT/T822-2011《公路桥梁铅芯隔震橡胶支座》
JT/T842-2012《公路桥梁高阻尼隔震橡胶支座》
三、产品主要技术参数
1垂向加载主机(30000kN)
1.1 垂向最大试验力：30000kN；
1.2试验力有效测量范围：600kN～30000kN；
1.3测力方式：压力传感器测力；
1.4试验力精度：≤±1%；
1.5试验机最大压缩空间：1000mm；
1.6活塞行程：1000mm；
1.7活塞空载移动速度：0～60 mm/min；
1.8位移测量分辨率：0.01mm；
1.9位移测量范围：0～1000 mm；
1.10位移测量精度：±1%Fs；
1.11变形测量分辨率：0.01mm(垂向变形)；
0.001mm(径向变形)；
1.12变形测量范围：四只数字位移传感器测量试样垂向变形；
四只数字位移传感器测量试样径向变形；
变形测量范围：0～50mm（垂向变形）；
0～20mm（径向变形）；
1.13上下台面尺寸：1700mm×1700mm；
1.14 试样最大尺寸：1500mm×1500mm；
1.15上、下压板表面淬火处理；
1.16试件运输小车、轨道及附属装置1套；
1.17主机外型尺寸（长×宽×高）：约12000mm×3000mm×6800mm。
2水平加载装置(6000kN)
2.1横向最大试验力：6000kN；
2.2试验力有效测量范围：120kN～6000kN；
2.3测力方式：负荷传感器测力；
2.4 试验力精度：≤±1%；
2.5活塞行程：300mm；
2.6 活塞空载移动速度：0～60 mm/min；
2.7位移测量分辨率：0.01mm；
2.8 位移测量范围：0～300 mm；
2.9位移测量精度：±1%Fs；
2.10 变形测量：高精度位移传感器测量试样的剪切变形；
2.11变形测量分辨率：0.01mm；
2.12变形测量平均值精度：±0.5%Fs；
2.13 浮动缸行程：400mm；
2.14剪切力施加装置能够通过浮动缸调整高度。
3转角加载装置(2000kN)
3.1最大试验力：2000kN；
3.2试验力有效测量范围：40kN～1000kN；
3.3测力方式：负荷传感器测力；
3.4 试验力精度：≤±1%；
3.5 活塞行程：150mm；
3.6 活塞空载移动速度：0～50 mm/min；
3.7位移测量分辨率：0.01mm；
3.8 位移测量范围：0～150 mm；
3.9 位移测量精度：±1%Fs。
4横向动态单剪装置（3000kN）
4.1最大动态试验力：±3000kN；
4.2试验力有效测量范围：60kN～3000kN；
4.3测力方式：负荷传感器测力；
4.4 试验力精度：≤±1%；
4.5工作活塞最大行程：±800mm
4.6位移精度 ：≤±1%
4.7位移测量分辨率:0.01mm；
4.8振幅与频率关系：
频率（Hz） | 0.03 | 0.05 | 0.1 | 0.5 |
振幅（mm） | 800 | 600 | 300 | 60 |
四、产品的主要配置：
序号 | 名称 | 型号、规格与说明 | 数量 | 厂家 | 备注 |
1 | 主机 | 包括垂向加载部分、横向剪切部分、转角试验装置 | 1套 | 自制 |
|
2 | 横向移动小车装置 |
| 1套 | 自制 |
|
3 | 垂向伺服作动器 | 30000kN | 1套 | 自制 |
|
4 | 横向静态伺服作动器 | 6000kN | 1套 | 自制 |
|
5 | 横向动态伺服作动器 | 3000kN | 1套 | 自制 |
|
6 | 转角伺服作动器 | 2000kN | 1套 | 自制 |
|
7 | 浮动作动器 |
| 1套 | 自制 |
|
8 | 主机专用控制阀组 |
| 1套 | 自制 |
|
9 | 垂向力传感器 |
| 2只 | 中航机电 |
|
10 | 横向负荷传感器 | 6000kN | 1只 | 宁波镇海 |
|
11 | 横向负荷传感器 | 3000kN | 1只 | 宁波镇海 |
|
12 | 转角负荷传感器 | 2000kN | 1只 | 宁波镇海 |
|
13 | 高精度位移传感器 |
| 4只 | 浙大精益 |
|
14 | 高精度动态位移传感器 |
| 1只 | 美国MTS |
|
15 | 静态伺服阀 |
| 3只 | 美国MOOG |
|
16 | 动态伺服阀 |
| 1只 | 美国MOOG |
|
17 | 变形测量装置 |
| 1套 | 成都远恒 |
|
18 | 压剪专用控制器 | POP-M | 1套 | 自制 |
|
19 | 压剪专用控制软件 |
| 1套 | 自制 |
|
20 | 工控机 |
| 1台 | 台湾研华 |
|
21 | 显示器 |
| 1台 | 三星 |
|
22 | 打印机 | A4黑白激光 | 1台 | HP |
|
23 | 随机资料 | 说明书、合格证、装箱单 | 1套 | 自制 |
|
24 | 随机工具 |
| 1套 | 自制 |
|
25 | 专用油源 |
| 1套 | 自制 |
|
26 | 冷却泵站 |
| 1套 | 自制 |
|
27 | 强电控制柜 |
| 1套 | 自制 |
|
28 | 蓄能器站 |
| 1套 | 自制 |
|
29 | 液压管路 |
| 1套 | 自制 |
|
30 | 冷却塔装置 | 包括冷却塔、管道泵、过滤器、管路 | 1套 | 自制 |
|
